鉄筋挿入工（ロックボルト工）の頭部定着材(ネイブルシステム)【シニア技術】

鉄筋が飛び出さずスッキリとした仕上がり

登録No	30D1002
大工種	共通工
工種	法面工
商標名等	ネイブルシステム

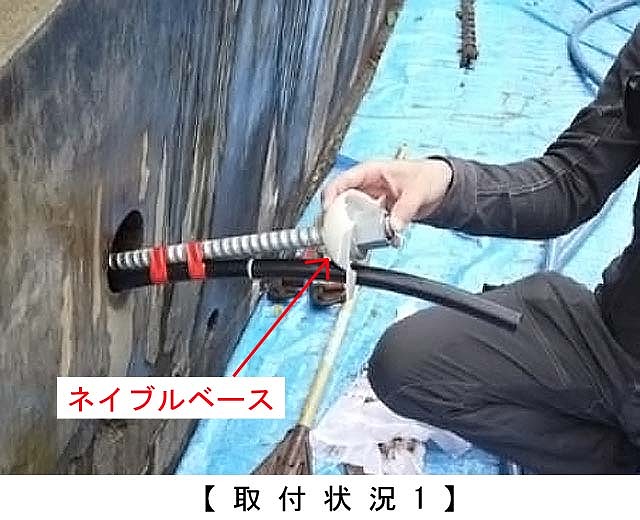

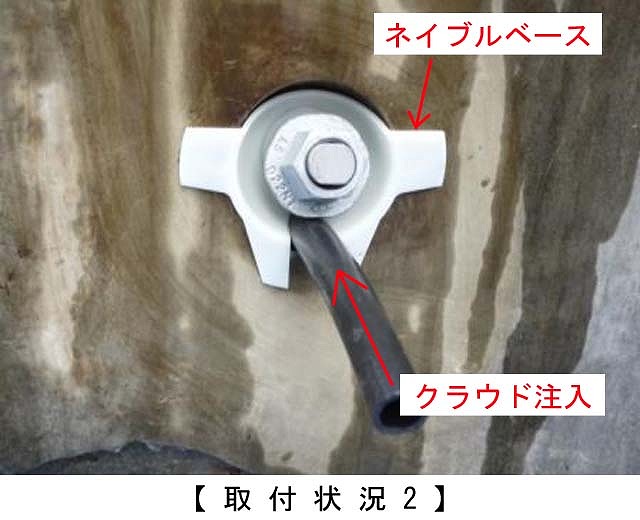

技術特徴	・グラウト注入時に補強材を固定する部材（ネイブルベース）により、補強材の固定が容易となり、施工性が向上。・プレートを凹状球面としたため、留めナットの突出を抑えるとともに、傾角15度まで本製品のみで定着が可能。・低床型のため、落石等による破損が抑制され、景観も保持される。
施工単価	歩掛りあり（協会）
活用実績	66件　県内（14件）、県外（31件）、国交省等（4件）、民間（17件）
その他登録・表彰	国土交通省：NETIS　KT-160094-A（2015/10/14）

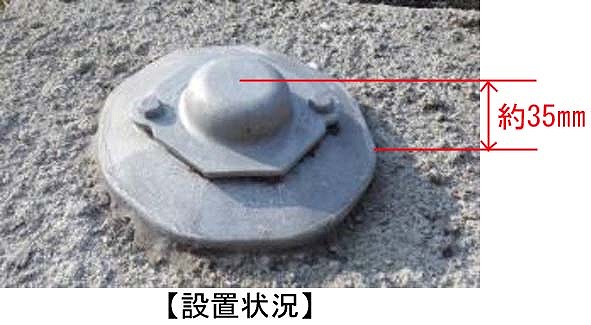

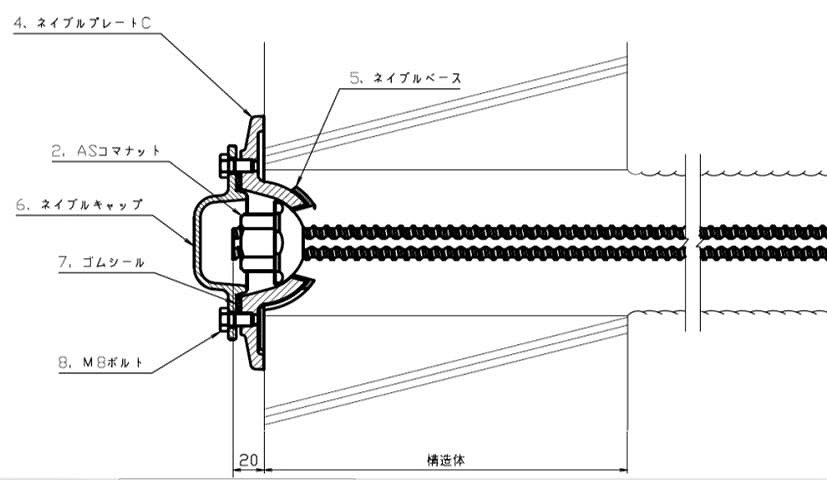

技術イメージ

【比較技術】従来型頭部保護キャップ（開発者の評価）
