くさび定着方式 周面摩擦先端圧縮型永久アンカー（QSA型永久アンカー）【シニア技術】
シンプルなアンカー工で斜面を守る
| 登録No | 18D1043 |
|---|---|
| 大工種 | 共通工 |
| 工種 | アンカー工 |
| 商標名等 | QSA型永久アンカー |
| 技術特徴 |
・対応アンカー引張力を343kN以下に制限することで、部材の構成と強度の最適化を行い、先端圧縮型アンカーでありながら大幅なコストダウンを実現した。 ・アンカーの頭部定着をくさび方式とし、先端圧縮型アンカーでありながらテンドン長の現場調整を可能とした。 |
| 施工単価 | 歩掛りあり（標準） |
| 活用実績 | 142件 県内（13件）、県外（121件）、国交省等（3件）、民間（5件） |
| その他登録・表彰 |
国土交通省：NETIS KT-060037-A（2006/6/20）NETIS（申請情報） |

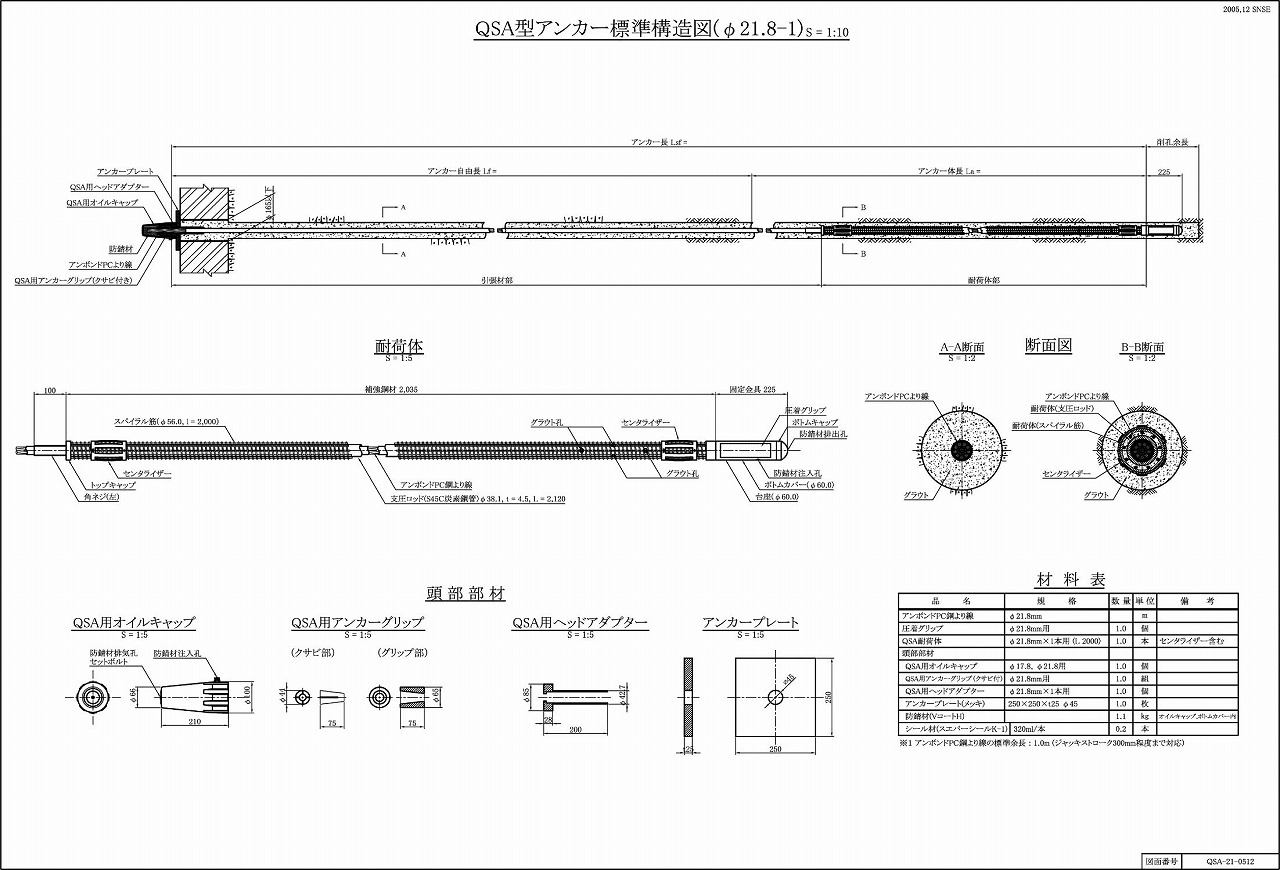

技術イメージ
従来技術との比較
【比較技術】先端圧縮型アンカー工（工事で活用した評価）
| 項目 | 評価 | 内容 |
|---|---|---|
| 経済性 | 〇 | 材料費は２割程安価である |
| 工程 | 〇 | 施工性が良く工期短縮となった |
| 品質 | 〇 | 耐荷体のスパイラル筋等で、割裂破壊しにくい |
| 安全性 | 〇 | シンプルかつ軽量構造により、法面上での作業負担が若干減少 |
| 施工性 | 〇 | シンプルかつ軽量構造により、取扱が容易であり、施工性は良い |
| 周辺環境 への影響 |
〇 | 梱包材が他圧縮型アンカーと比較し、簡素である |
技術についてのお問い合わせ・ご用命は
| 会社名 | 株式会社ユーアンドエム |
|---|---|
| 担当者 | 諸橋 篤史 |
| 住所 | 新潟県長岡市北荷頃5番地21(北荷頃工業団地内) |
| TEL | 0258-53-6918 |
| a-morohashi@uandm.co.jp |
